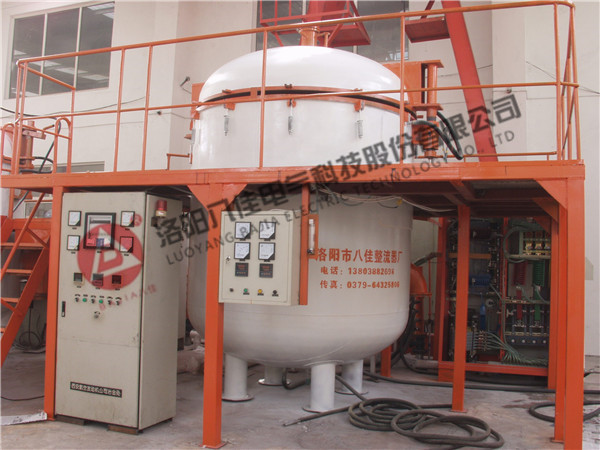

氣相沉積爐整體結構采用井式碳化爐結構。主要由爐體系統、控制系統、真空系統、冷卻系統、進氣系統、過濾系統、操作平臺等部分組成組成。 　　氣相沉積爐系統主要由爐蓋、爐體、爐底、保溫層、發熱體、引電體組成，爐殼為圓柱形結構，分爐體和爐頂蓋、爐底三部分，主要使用Q235鋼材，爐體、爐蓋、爐底均為夾層水冷結構，夾層內設置蛇形導流板，既可以引導水流流向又可以加強爐體壁抗壓能力，爐體上設置電極座、測溫座。抽氣口位于爐頂蓋或爐體側壁上。 　　加熱及保溫層，發熱體采用帶式合金發熱體，分三個加熱區，三角形加熱，分布在爐腔四周;保溫層：采用全纖維爐襯復合保溫結構，既可以讓爐膛整潔成型又可以保持良好的保溫性能，成型后的保溫層分別固定在爐壁、爐蓋上，操作與維護非常方便。 　　氣相沉積爐的爐膽采用高溫耐熱鋼，為保證高溫真空下的工作強度，采用雙真空結構。爐膽內外同時抽真空，并設置手動及自動壓差閥。考慮真空放電現象，采用低電壓大電流的供電方式。

石墨化爐的工作原理和應用場景在碳材料加工領域，石墨化爐憑借其獨特功能，成為制造高性能碳產品的關鍵設備。了解其工作原理與應用場景，對把握碳材料產業發展至關重要。石墨化爐的工作原理基于高溫熱處理過程。其核心部件包括加熱系統、爐體以及溫度控制系統。加熱系統通常由加熱元件構成，常見的有石墨加熱元件。當電流通過加熱元件時，根據焦耳定律，電能轉化為熱能，使得爐內溫度迅速升高。一般情況下，石墨化爐能將爐內溫度提升至 2000℃ - 3000℃的超高溫區間。在如此高溫環境下，爐內的碳材料發生了本質變化。原本碳原子排列較為無序的普通碳材料，在高溫提供的能量作用下，碳原子獲得足夠的活性，開始重新排列。逐漸形成規則的六方晶格結構，也就是石墨晶體結構。這一轉變過程被稱為石墨化，極大地改變了碳材料的性能，使其具備優異的導電性、高強度以及良好的化學穩定性等。基于上述工作原理，石墨化爐在眾多領域有著廣泛應用。在新能源領域，鋰離子電池的發展離不開石墨化爐。電池的負極材料多為人造石墨，通過石墨化爐對普通碳原料進行處理，得到的人造石墨負極材料具有良好的導電性與充放電性能，能夠有效提升鋰離子電池的能量密度、充放電效率以及循環壽命，為新能源汽車、儲能電站等設備提供穩定可靠的能源支持。在冶金工業中，石墨化爐用于生產石墨電極。石墨電極有高導電性、高熔點以及良好的抗熱震性能，在電爐煉鋼等工藝中作為導電材料，能夠承受高溫電弧的作用，將電能轉化為熱能，用于熔化金屬原料，提高冶煉效率與產品質量。在航空航天領域，對材料的性能要求極為嚴苛。石墨化爐生產的高性能碳材料，如碳纖維增強石墨復合材料，因其具有低密度、高強度、高模量等特性，可用于制造飛行器的機翼、機身結構部件以及發動機零部件等，在減輕飛行器重量的同時，提升其結構強度與可靠性，滿足航空航天領域對高性能材料的需求。石墨化爐通過獨特的高溫處理機制，實現碳材料的石墨化轉變，在新能源、冶金、航空航天等多個領域發揮著不可替代的作用，推動著相關產業不斷發展與進步。
