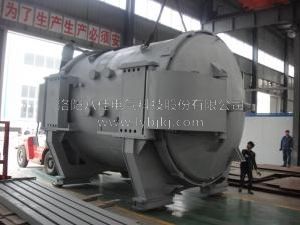

真空速凝爐真空系統的選用與組成 　　根據真空速凝爐的使用技術條件和所要求的真空度，選擇適合的真空泵。再根據真空泵的類型、規格選配相應的真空閥門、真空管道等，從而組成高溫真空釬焊爐所需要的真空系統。一般被抽容積與真空泵的抽氣速率有一定的關系。當確定速凝爐的容積后，便可查出相應的抽氣速率，再由此選用真空泵。 　　真空系統的組成： 　　真空速凝爐的真空系統，一般由真空泵、真空閥門、真空測量儀表、冷阱、管道等部分組成，下面介紹幾種常用的真空系統。 　　由于，高真空系統及帶有增壓泵的高真空系統，適用于真空度在L 3X10-2?6.6 X。如預抽井式真空爐多釆用適用于真空度在2?1333Pa范圍的這個系統。另外，真空速凝爐具有機械增壓泵的真空系統，適用于真空度在1.33?3X107Pa范圍的。所以，這種爐子廣泛采用此系統。

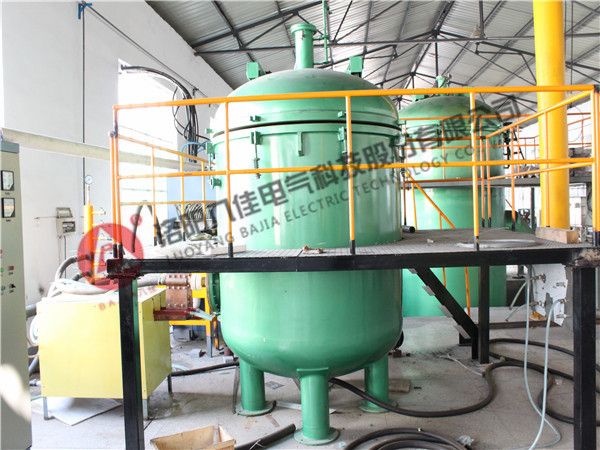

　　真空甩帶爐組成有哪些部件 　　八佳電氣生產的真空甩帶爐采用的是臥式爐體，側部開門結構，進出料方便，爐體結構緊湊，占地空間較小，采用高頻電源加熱，主要供大專院校及科研單位等在真空或保護氣氛條件下對金屬材料(如不銹鋼、鎳基合金、銅、合金鋼、鎳鈷合金、稀土釹鐵錋等)的熔煉澆鑄處理。雖然，看起來并不大，但其結構也是相對復雜的，主要有真空腔體、熔煉裝置、噴鑄裝置、甩帶裝置、壓鑄裝置、模具預熱系統、抽真空系統、爐體支架、電氣控制系統及水冷卻系統組成。 　　1、真空腔體：由爐體、爐蓋和爐底組成;爐體由不銹鋼法蘭和內外筒體組焊而成，內壁鏡面拋光，爐體上開設有壓鑄接口、噴鑄接口、旋轉電極接口、甩帶收集管、紅外測溫接口、模具預熱電源電極引入接口;真空甩帶爐的爐蓋由整體實心加工而成，上面開設有大直徑觀察窗，可直觀的觀測到爐內的各種實驗情況;爐底也是由整體實心加工而成，固定有甩帶裝置。整體外觀啞光處理，整潔大方。 　　2、熔煉裝置：由超音頻電源、水冷電纜、旋轉電極、線圈、保溫套和坩堝組成，通過更換線圈、保溫套和坩堝實現不同容量。真空甩帶爐的高溫溫度可加熱***1700℃。(容量按照50g,200g,500g,1000g來配)，熔煉完成后可通過手動傾倒到模具內。 　　3、噴鑄裝置：由氣缸、石英管、時間繼電器、氣源恒定裝置等組成，可實現小容量溶液的噴帶和噴鑄。(噴鑄配石英管，容量50g) 　　4、甩帶裝置：真空甩帶爐的甩帶裝置由噴鑄裝置、高速調速電機、磁流體密封裝置和銅棍等組成，可通過調節電機速度，實現不同銅棍線速度。 　　5、壓鑄裝置：由特殊加壓裝置、壓架、底座、壓頭和母模等組成，當溶液澆鑄或者噴鑄到母模內，啟動加壓裝置對工件加壓，提高其致密性。壓鑄底部壓頭有定位槽，保證上下壓頭同心度;底部壓頭可調節高度;整套壓力架支撐在地上。相對人性化的設計是在爐體底部有防漏盤，防止熔液損壞真空腔體。 　　6、電氣控制系統：各種電氣元器件采用國際知名品牌，按照行業標準制作而成。面板采用模擬屏，可直觀控制設備的各部件，并有水欠壓、斷水聲光報警并自動切斷加熱功能。 　　7、水冷卻系統：真空熔煉爐的冷卻系統由水冷機、各種閥門和水管等組成，帶有電接點水壓表，具有超壓、欠壓報警功能。
