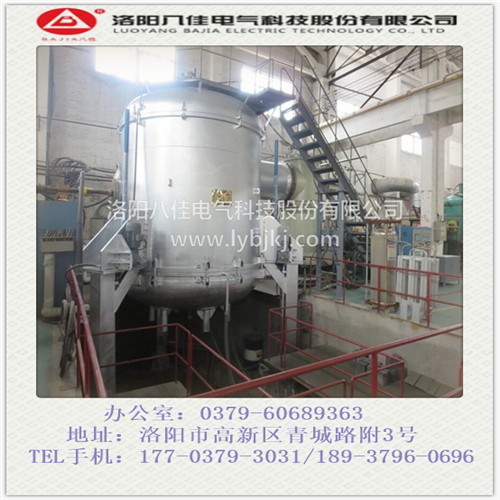

真空燒結爐是一種間歇式工業加熱爐設備，用于硬質合金、粉沫冶金行業，對于生產各種粒度金屬粉沫及復合金屬粉沫作用十分明顯。 　　該工業爐擁有2300℃超高溫爐體，并且真空燒結爐還可以滿足各種顆粒料WC粉和復合料碳化加熱工藝的需求。 　　采用數顯化可編程控溫系統，真空燒結爐的測溫控溫過程全部由全自動高精度完成，系統可貯存共400段不同的工藝加熱曲線，并根據溫度曲線加熱。 　　此類高溫?zé)崽幚頎t采用的系統能明顯改善碳化質量，具有反應完全、粒度均勻、化合含碳量高、游離含碳量低、使用壽命長、產量高的優點。

氣相沉積爐在微電子制造中的應用在當今科技迅猛發展的時代，微電子制造已成為推動社會進步的重要力量。在這一領域中，氣相沉積爐作為一種關鍵設備，發揮著不可替代的作用。氣相沉積爐廠家洛陽八佳電氣將從氣相沉積爐的原理出發，深入探討其在微電子制造中的廣泛應用及其未來發展前景。 一、氣相沉積爐的基本原理氣相沉積爐是一種通過氣相反應在固體表面沉積薄膜的設備。其工作原理主要包括以下幾個步驟：首先，將原料氣體引入反應室；接著，在高溫或特定氣氛下，使氣體分子發生化學反應或物理過程；生成的固態物質沉積在基體表面形成薄膜。根據不同的工作原理和應用需求，氣相沉積爐可分為多種類型，如化學氣相沉積（CVD）、物理氣相沉積（PVD）等。 二、氣相沉積爐在微電子制造中的應用1. 半導體器件的制造在半導體器件的制造過程中，氣相沉積爐發揮著至關重要的作用。通過CVD技術，可以在硅片表面沉積一層或多層金屬、氧化物等薄膜，實現器件的互連、保護和功能性。例如，低壓化學氣相沉積（LPCVD）常用于制造硅氧化物和氮化硅等薄膜，這些薄膜具有良好的絕緣性能和機械強度，是構成集成電路的重要基礎。2. 微電子器件的封裝除了在半導體器件制造中的應用外，氣相沉積爐還廣泛應用于微電子器件的封裝過程中。通過氣相沉積技術，可以在芯片表面形成一層保護膜，防止外界環境對芯片造成損害。同時，還可以通過氣相沉積技術改善芯片的散熱性能，提高器件的穩定性和可靠性。3. MEMS器件的制造微機電系統（MEMS）是一種將微型機構、微型傳感器、微型執行器以及信號處理和控制電路等于一體的微型器件或系統。在MEMS器件的制造過程中，氣相沉積爐同樣發揮著重要作用。例如，LPCVD技術可用于制備MEMS器件中的絕緣層、導電層等，提高器件的性能和可靠性。 三、氣相沉積爐在微電子制造中的優勢1. 高精度與高質量氣相沉積爐能夠精確控制薄膜的厚度、成分和結構，從而實現高質量、高精度的薄膜沉積。這對于微電子制造來說至關重要，因?yàn)槲㈦娮悠骷Σ牧系男阅芎统叽缇纫髽O高。2. 良好的均勻性與重復性氣相沉積爐能夠在整個基體表面實現均勻的薄膜沉積，且具有良好的重復性。這有助于保證微電子器件的性能一致性和可靠性。3. 廣泛的適用性氣相沉積爐具有良好的擴展性和可定制性，可以根據不同的應用需求設計和構建不同規格和尺寸的爐體。這使得氣相沉積爐能夠廣泛應用于微電子制造的不同領域和環節。 四、未來發展趨勢隨著微電子技術的不斷發展，對氣相沉積爐的性能和功能提出了更高的要求。未來，氣相沉積爐將在以下幾個方面實現進一步發展：更高的薄膜均勻性和精度、更低的能耗和環境污染、更強的智能化和自動化水平等。
